Voici votre solution BIM/CAD/CAM 3D (BIM/CAO/FAO 3D) pour l'industrie de la construction en bois. De l'idée (conception) à la réalisation (projet fini) ! VisKon® de WETO est donc un BIM/CAD/CAM pour la construction en bois, qui permet de créer facilement des toits simples et complexes (toits avec lucarnes, fenêtres de toit, cheminées), des pergolas, des pavillons, des gazebos, des étables, etc., des maisons à ossature (avec des montants, des traverses, des contreventements et d'écharpes), des maisons à madriers massifs empilés et des maisons massives (comme XLAM). VisKon crée automatiquement les dessins techniques nécessaires et les CNC attendues pour passer directement à la production. "Nomen (est) Omen", qui signifie "Le destin est dans le nom". Comme le disaient les Latins, le nom d'une personne annonce ce qu'elle est et ce qu'elle fait, et nous pouvons facilement appliquer le même raisonnement au nom VisKon, qui signifie "construction visuelle" (Visuelle Konstruktion). Dès les premières versions, l'objectif de la société de logiciels était et est toujours de créer la solution logicielle plus simple possible pour les structures en bois, qui résout les problèmes typiques de la conception 2D (tels que les erreurs, les lacunes...) et les difficultés des autres logiciels 3D. Le résultat est un constructeur 3D visuel composé de nombreux outils 3D dédiés qui sont étudiés pour être faciles et rapides pour tout type de construction que vous souhaitez concevoir et réaliser. La nouvelle version de VisKon est 64 bits, ce qui signifie une plus grande capacité de calcul.

UN REGARD SUR LES INNOVATIONS LES PLUS IMPORTANTES

VisKon A (MODULE DE TOITURE)

Ce module vous permet de concevoir tout type de toit et de créer facilement des constructions libres sans aucun effort. Les assistants en toiture et en lucarne offrent un large choix de composants pour accroître le design et la qualité. Chaque outil est conçu pour être complexe et facile à la fois. L'éditeur de toiture gère à la fois l'ossature principale avec les chevrons (standard, d'arêtier et de noue), les pannes primaires (sablière, intermédiaire et faîtage), les entraits/faux entraits, et l'ossature secondaire (lattes et perles). Chaque pièce de charpente peut être automatiquement explosée en dessins techniques dimensionnés pour une production immédiate. Il est tout aussi facile d'obtenir différents calculs des listes de bois.

L'assistant de toiture (Wizard)

Les lucarnes et les extensions de toit supplémentaires perpendiculaires (en forme de T) avec des assistants spécifiques

Création rapide d'extensions de toit supplémentaires avec l'assistant de pans perpendiculaire (en T)
Adaptation automatique de l'ossature en bois pour accueillir les lucarnes et gestion avancée de l'ossature en fonction de la géométrie de la lucarne choisie (montants/traverses, linteaux, appuis, etc.)

Insertion de poutres multiples/simples, de chevrons standard/apparents (pour double structure), de entraits/faux entraits

Pose assistée de chevrons et de poutres multiples horizontaux ou sur des plans de travail libres
Construction simple et intuitive de poutres libres et de composants tels que les chevrons en biais

Constructions libres

Concevoir des constructions complexes utilisant des poutres libres ou des poutres en bois en I (joist) le long de plans de travail libres et les modifier (comme le "toit réciproque", c'est-à-dire une structure autoportante en forme d'arceau composée de poutres qui s'emboîtent les unes dans les autres à la manière d'un escargot en supportant elles-mêmes le poids les unes sur les autres)
Catalogue des profils en acier (poutres) selon DIN 1025 / 1026
Construction d'ossature incurvée

Les opérations de l'ossature en détail

Production planifiée avec prétraitement des structures à l'aide d'assemblages et d'opérations d'usinage telles que perçage, encoches, à mi-bois divers (simples, croisés...) tenons et mortaises, queues d'aronde, coupes contrôlées, chanfreins, assemblages en sifflet désabouttés, à trait de Jupiter, décalages frontaux/d'emboîtages, profilage (moulures), entailles, fentes, rainures, feuillures, et autres

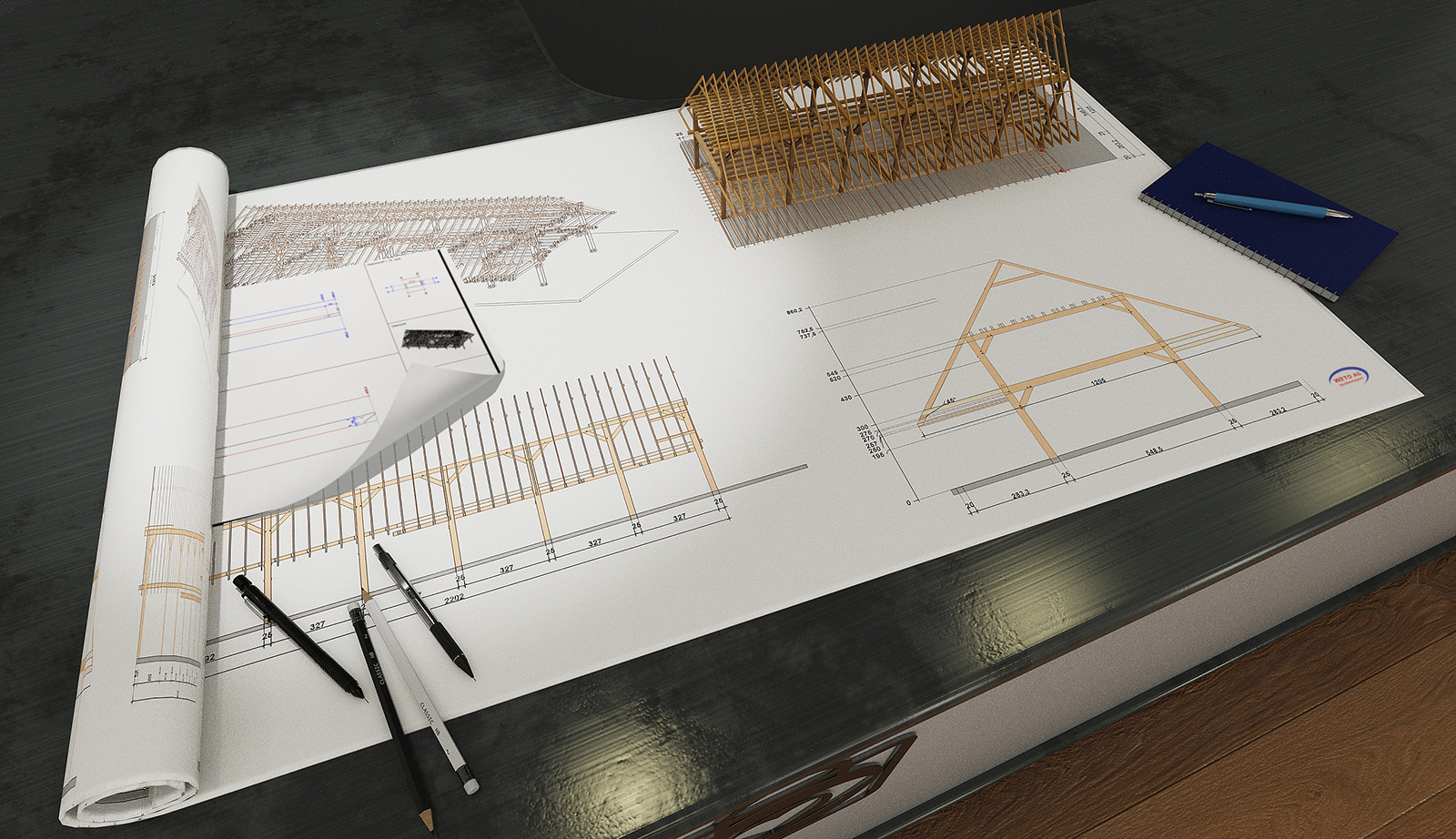

Chaque opération d'assemblage et d'usinage produit des dessins techniques détaillés automatiquement cotés et des fichiers CNC à transférer aux machines de coupe

Diverses fonctions pour la construction à ossature en bois

Dans VisKon®, les structures peuvent être conçues sur n'importe quel plan de la construction. Cela signifie qu'il est possible de concevoir librement des constructions dans lesquelles l'ossature se chevauche.
Un plan conçu dans VisKon (avec des murs, des dalles ou simplement des lignes 2D), ou un dessin importé au format DXF/DWG, peut être utilisé pour définir le périmètre de l'éditeur de toit. Le périmètre peut être automatiquement détecté dans la scène 3D (à partir de périmètres 2D ou de solides 3D) en quelques secondes, ce qui vous permet de choisir la manière de mettre en place le toit. Par exemple, un simple toit rectangulaire peut avoir 4 pans (un pavillon), 3 pans (un toit à deux versants+ 1 pan supplémentaire), 2 pans (le classique toit à deux versants ou un toit en L) ou seulement 1 pan. D'une manière simple, vous pouvez spécifier où définir les pans et où les supprimer pour finalement obtenir le résultat attendu. Ainsi, que votre toit ait 2, 7, 13 ou tout autre nombre de pans, il vous suffit de dessiner le périmètre et de définir les propriétés des différents côtés.
Un catalogue de tuiles est disponible dans l'éditeur de toit.
Les fenêtres de toit et les cheminées s'adaptent automatiquement à la charpente, si nécessaire en créant des joints automatiques (par exemple, des queues d'aronde pour les empanons de support)
Finitions libres pour chaque pan pour tout type de fusion de toits entre eux
Miroir des toits, murs, trous et pièces individuelles

Présentation de projets 3D avec Sketchfab

Les projets créés avec VisKon peuvent être publiés sous forme de modèles 3D sur Sketchfab* et affichés dans n'importe quel navigateur web (sans plugins) sur les tablettes, les smartphones et les ordinateurs. Idéal pour la présentation aux clients..
* * Il est gratuit et nécessite l'enregistrement d'un profil

Muster1.xml by weto_ag on Sketchfab

VisKon B (MODULE DE PAROI)

VisKon vous permet de réaliser des projets complets à ossature en bois avec des parois personnalisées, des toits à double ossature ainsi que des structures libres à ossature multiple avec un seul programme. VisKon est facile et direct grâce à l'efficacité de ses outils, qui permettent de concevoir et de produire en douceur des structures de maisons standard, à colombages (avec des ossatures particulières et contreventées) et en blocs.

Assemblages angulaires des parois

Pour les joints d'angle des parois et de leurs couches, il existe un outil spécifique qui permet de configurer son propre système de règles d'assemblage en fonction des types de parois choisies. Concrètement, pour chaque paroi et chaque couche, il est possible de choisir de manière simple qu'une couche déterminée s'allonge ou se raccourcisse jusqu'à rencontrer l'autre de la paroi avec laquelle elle forme un angle. De cette façon, les raccords d'angle attendus des parois sont générés sur commande (par un clic). Le même outil permet également de générer automatiquement des montants de soutien d'angle supplémentaires à inclure dans les règles.

Assemblages/emboîtements/connexions/joints

Dans VisKon, vous pouvez définir tous les types d'assemblage que vous désirez. Il est également possible de mélanger différentes structures, par exemple le rez-de-chaussée comme une maison à madriers et le premier étage comme une charpente a ossature avec des parois et des épaisseurs différentes sans aucun problème. Il est également possible d'utiliser des plaques de connexion tout en personnalisant les profondeurs d'assemblage. VisKon permet également la visualisation de madriers ronds pour construction en bois massif empilé (Block House) et autres profils, en plus de la gestion des classiques madriers carrés.

Cotation automatique

D'un simple clic avec un outil spécial sur un mur, VisKon produit automatiquement le dessin technique de la paroi déjà auto-cotée ! En option, vous pouvez également modifier les couleurs et d'autres détails dimensionnels des éléments de l'ossature, des madriers (pour les maisons en bois massif empilé) et des panneaux.

Insertion de différentes couches de parois

VisKon vous permet de configurer librement vos murs. Une paroi supporte jusqu'à 10 couches qui peuvent être des ossatures, des panneaux, des liteaux, des isolants, des panneaux, des couches massives (XLAM) et des madriers (pour les maisons Block House).

Queues d'aronde

Outre les assemblages en queue d'aronde classiques, qui sont également pris en charge par le module de toiture, le module de Block House de VisKon prend en charge des assemblages en queue d'aronde spéciaux (et d'autres assemblages typiques de madriers empilés) pour ce type de construction. Il est également possible d'utiliser ces queues d'aronde spéciales pour les parois intérieures.

Fenêtres et portes

Dans VisKon B (module de paroi), un aperçu en temps réel simple et utile vous aide à insérer des fenêtres et des portes en 2D et en 3D. Dès que vous définissez les dimensions et les positions de la géométrie de la fenêtre elle-même, vous voyez l'aperçu sur le mur se mettre à jour en temps réel.

Extrapolation des données machine (échange de données CNC)

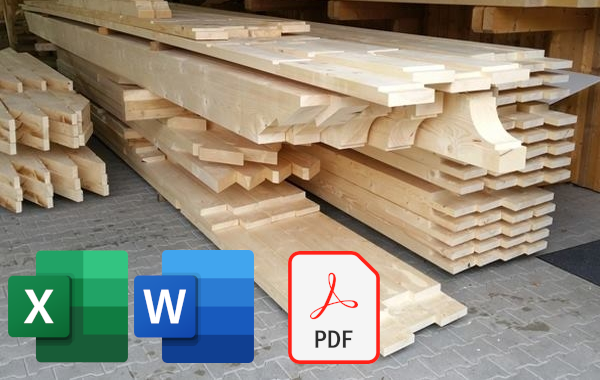

Pour augmenter la production, le processus d'exportation regroupe les différentes couches de la paroi. Ceci est fait de telle manière qu'un ID de mur unique est généré pour chaque pièce de l'ossature, ce qui permet au charpentier d'assembler (Abbund) le tout avec facilité. Les couches de parois massives (par exemple, XLAM, Cross Laminated Timber), les centres de découpe CNC et l'imbrication pour l'optimisation de la découpe (Nesting) sont également pris en charge.

VisKon C (MODULE CNC)

Transfert parfait vers les machines de découpe.
Numérotation automatique des positions CNC
Étiquetage 3D
Contrôle de collision des pièces détachées
Interface Cambium pour les nouvelles machines Hundegger

Transfert parfait vers les machines de découpe

Les constructions de toit, les madriers empilés (pour les maisons Block House), les ossatures de montants, les traverses et les contreventements peuvent être combinés à volonté avec Viskon®. En ce qui concerne les madriers de blocs, il faut dire que différents types d'assemblages spéciaux qui sont normalement utilisés pour la construction de maisons en bois massif empilé sont supportés. Sont également pris en charge les assemblages de à trait de Jupiter, les mortaises-tenons, le perçage, le délardements, les divers à mi-bois, les queues d'aronde, et tout autre type d'usinage pouvant être créé et transféré à une machine CNC. Les assemblages sont automatiquement convertis dans les formats machine souhaités (par exemple BVN, BVX, BTL, etc.). La transformation des dessins en fichiers machine s'effectue conformément à la normalisation des types de processus des pièces CNC (unités machine).

Étiquettes 3D

Une vue en perspective 3D peut être générée d'un simple clic. Ces types de vues sont totalement libres, il suffit de se positionner librement en 3D et de modifier numériquement l'angle de vue proposé pour obtenir celui désiré. Dans les vues, il est également possible ""d'allumer" des étiquettes telles que les numéros d'identification des composants de CNC (ils sont uniques), les longueurs, les surfaces, etc. et d'activer ou de désactiver des parties individuelles du projet. Cela aidera le charpentier à reconnaître les différentes pièces lors de l'assemblage de la structure. VisKon vous aide également en un coup d'œil en colorant les pièces différemment selon leur type (chevrons, pannes, montants, etc.).

CONVERTISSEURS

Les Weto-Converters sont des programmes Windows spécialement développés pour convertir les fichiers K1/K2 (*.bvn) générés par notre logiciel en fichiers spécifiques aux machines (*.btl) ou pour Hundegger P10/P8 (*.bv). Grâce à notre système de contrôle des machines, il est possible de contrôler efficacement les machines CNC. L'objectif principal de notre logiciel est d'offrir des programmes faciles et intuitifs, même pour les anciennes machines.

Machines prises en charge

Hundegger, Schmidler, Hüllinghorst, Burmek et Maffel à l'aide d'un logiciel de commande de machine généré par Sema, Hundegger ou Integra3000.

Présélections:

Prend en charge de nombreux préréglages et optimisations pour votre machine.

Rapport d'étape:

Rapports détaillés des résultats de la conversion des entrées et des sorties dans le format de fichier de la machine.
